概述

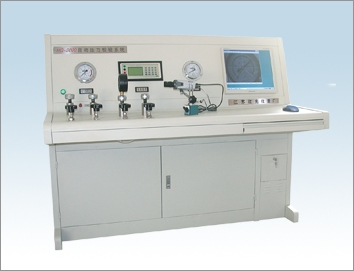

HG2000壓力儀表自動校驗系統是我廠綜合國內外各種壓力校驗設備的優點，全新推出的對壓力儀表實 行全自動檢測、校驗、數據處理以及自動生成檢定證書等功能的計算機壓力自動校驗系統。本系統裝置主 要包括:電動氣壓(真空)壓力自動發生、調節系統;電動液壓壓力自動發生、調節系統;標準壓力信號輸出，變 送器電流測量，壓力表自動讀數攝像圖像采集數據處理系統;壓力表、變送器數據報表自動處理及其顯示系 統。它充分發揮了工控機的軟、硬件資源，采用先進的工控模板，實現高精度壓力測量和控制。標準視窗 界面，鼠標點擊操作,非常直觀、簡潔，整個系統由計算機控制自動造壓，自動數據采集處理，存儲和文檔 管理以及自動生成檢定證書。
執行規程
★ JJG49-1999 彈簧管式精密壓力表和真空表檢定規程
★ JJG50-1999 彈簧管式一般壓力表、壓力真空表和真空表檢定規程
★ JJG882-94 壓力變送器檢定規程
★ JJG544-97 壓力控制器檢定規程
★ JJG875-94 數字壓力計檢定規程
★ JJG971-2002 液位計檢定規程
性能指標
(一) 電動氣壓源:電動造壓范圍為:-95～1000kPa，壓力連續可調。
(二) 電動液壓源:電動造壓，介質為變壓器油，造壓范圍為0～60MPa，壓力連續可調。
(三) 氣壓測量單元:
1、壓力測量: -95～1000kPa 精度0.05%F.S(選配原裝進口校驗儀精度可達0.025級)
2、電流測量: 0～25mA 精度0.02%F.S
3、計算機顯示器與壓力校驗儀顯示測試數據，可同時顯示壓力值以及被校變送器的電流值。
(四) 液壓壓力測量單元:
壓力測量: 0～60MPa 精度0.05%F.S，其余指標同氣壓測量部分。(選配原裝進口校驗儀精度可達0.025級)
(五) 壓力表自動讀數精度：對常規壓力表，每個壓力點的識別精度可以達到刻度線分度值的1/20，但對壓力表刻度線超過200條時識別精度不大于刻度線分度值1/10，而人眼讀數精度為刻度線分度值1/5。
